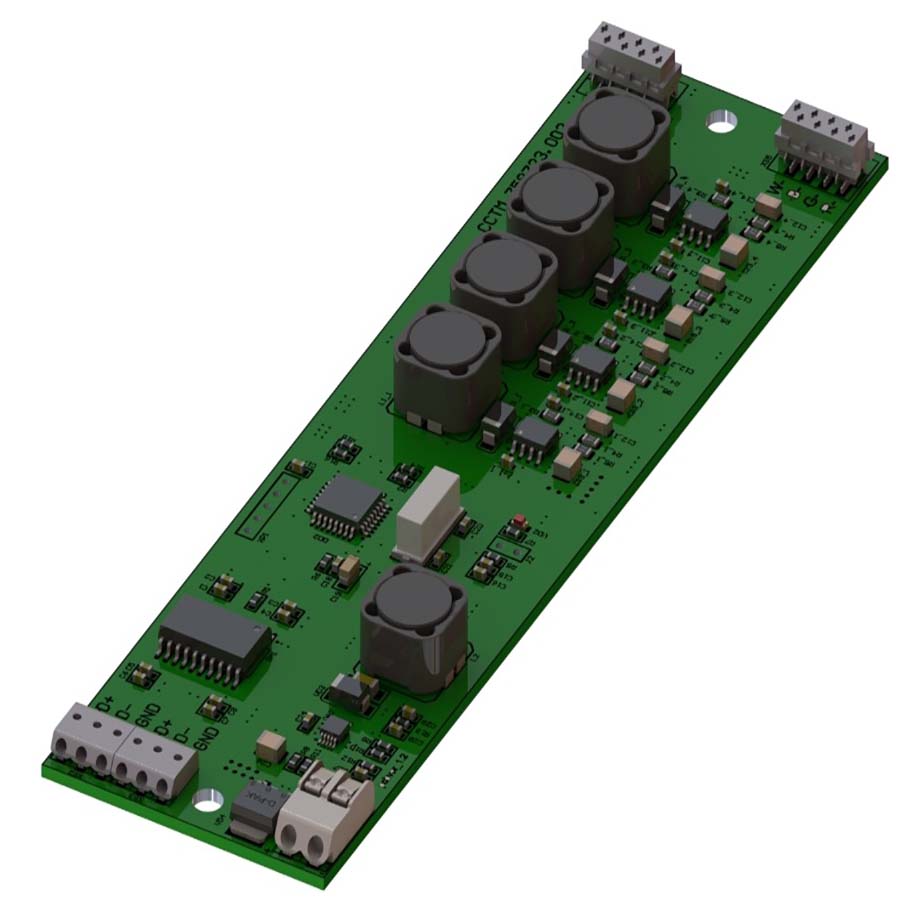

Плата DMXDRV-4-P150x42-RT187.01-01 в сборе (далее по тексту – плата или изделие) предназначена для управления световым потоком светодиодных (СД) источников света. Рекомендуется для применения в архитектурном освещении.
Управление освещением производится по стандартному интерфейсу RS-485 с протоколом передачи данных DMX512. Плата имеет четыре независимо управляемых выхода постоянного тока и соответственно в адресном пространстве DMX512 занимает последовательно 4 адреса.
Изделие предназначено для установки в корпус светильника. Вид климатического исполнения У2 по ГОСТ 15150-69, высота над уровнем моря до 2000м.
Технические характеристики
| Наименование | Обозначение | Значение |
| Напряжение питания постоянного тока, В | Vвх | 10..50 |
| Номинальный выходной ток на канал, мА | Iраб | 350 |
| Выходное напряжение на канал, В | Vраб | Vвх - 2 |
| Типовой КПД при номинальном выходном токе, % | 85 | |
| Рабочий диапазон температур, ºС | Tраб | -40..+70 |

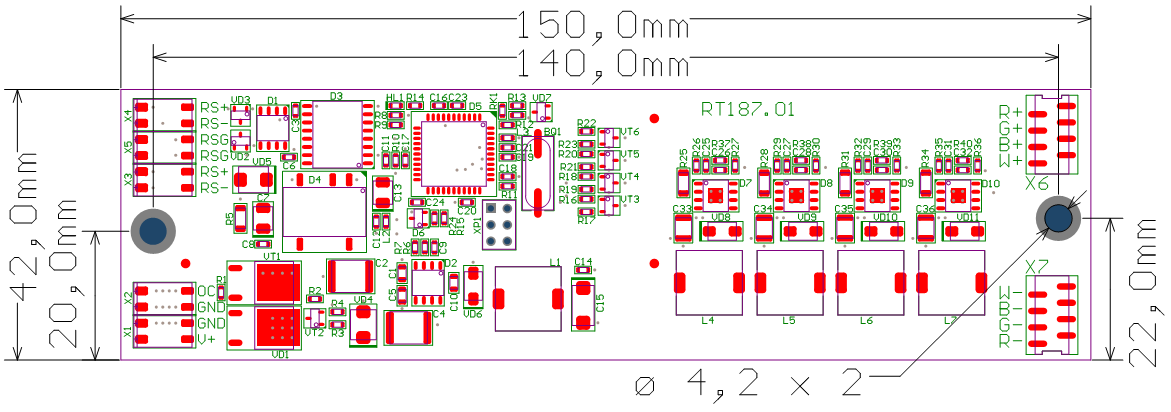

| Габаритные размеры платы, мм | ДхШхВ | 150х42х10 |
| Срок службы не менее, лет | 5 | |
| Масса не более, г | 100 |
Клеммы X1 предназначены для подключения питания постоянного тока, обозначение клемм на плате «48+» – «+» питания, «GND» – «-» питания.
Клеммы X3..X5 предназначены для подключения интерфейса RS-485 с протоколом управления DMX512. Назначение выводов «RS+» – «+» RS-485, «RS-» – «-» RS-485, «RSG» – «общий» RS-485. Клеммы RS-485 изолированы от остальных цепей схемы.
Для подключения к клеммам X1..X5, надо использовать одножильный или обжатый в кабельный наконечник провод с внешним диаметром [0,5..1,2] мм.
Разъемы X6, X7 предназначены для подключения СД платы при помощи специальных шлейфов. При подключении СД плат важно соблюдать полярность (X6 – «+», X7 – «-») и ключ (обозначающий первый вывод разъемов).
