Продукция «Светосервис ТМ»

Наша компания выпускает продукцию для управления наружным освещением и архитектурно-художественной подсветкой

Вы можете запросить схемы АСУНО и другую документацию у наших менеджеров по почте info@svs-tm.ru или по телефону 8 (800) 250-75-98

Ограничители пускового тока

ОПТ 1-30, ОПТ 1-25, ОПТ 1-16, ОПТ 3-16

Модульный контроллер управления освещением

(поддерживает протокол BACnet)

БРИЗ-ТМ.М

Контроллер управления освещением

БРИЗ-РВ.01

Шкаф управления наружным освещением

ШУНО-СС.02.ТМ.M.02

Шкаф управления наружным освещением

ШУНО-СС.02.ТМ.M.10.S

Автоматизированный пункт питания НО

АППНО-И.ТМ.2

Сплиттер «БРИЗ»

1-3 (DMX/RDM), 1-5 (DMX/RDM)

Шкаф коммерческого учета электроэнергии

ВЛСТ 335.00.005.ТМ

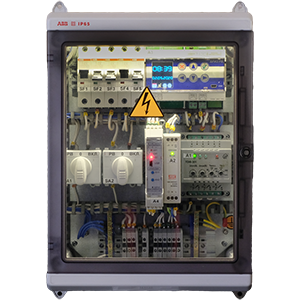

Контроллер управления освещением

БРИЗ-РВ.SL

Модульный корпус для электроники

СДЕЛАНО В РОССИИ

Корпус металлический с монтажной панелью

18 000 р.

Преимущества нашей компании

Огромный опыт разработки и интеграции систем управления освещением позволяют нам выполнять самые крупные проекты в России

fdgdf

Более 15 лет работы в сфере телемеханики

С 2005 года проектируем, монтируем, налаживаем, интегрируем и эксплуатируем оборудование систем управления освещением. Участвуем в НИР, НИОКР, разработке нормативно-технической документации (МРР, ОДМ, ПНСТ, ГОСТ).

fdgdf

Собственная разработка: АСУО «БРИЗ»

Оборудование и программное обеспечение сертифицировано для российского и европейского рынка, подходит под программу импортозамещения РФ (заключения Минпромторга РФ и Минкомсвязи РФ). Ситуационный мониторинговый центр 24/7 контролирует состояние автоматизированных объектов освещения во всех уголках страны.

fdgdf

Собственные производственные мощности

Более 100 специалистов разрабатывают и собирают шкафы управления НО и АХП, автоматизированные пункты питания, электрощитовое оборудование для объектов освещения по всей России и за рубежом. Система менеджмента качества (ISO), ОТК, техническая поддержка, гарантийное и сервисное обслуживание.

fdgdf

Все формы государственно-частного партнёрства (ГЧП)

Концессионные соглашения (КС), энергосервисные контракты (ЭСК), лизинг. Инвентаризация и паспортизация объектов освещения, энергосбережение. Работа «под проект» с учётом пожеланий Заказчика.

fdgdf

Утверждённый ГОСТ Р протокол передачи данных МЭК 60870-5-104

Широкие возможности интеграции, мультиплатформенность, стыковка с геоинформационными системами и системами типа "Умный город", отсутствие ограничений, связанных с использованием проприетарных протоколов.

fdgdf

Новейшие технологии, позволяющие экономить

Индивидуальное и групповое управление осветительными приборами по PLC - надёжная работа в режиме диммирования даже на больших расстояниях и «уставших» линиях. Запатентованный способ адресной передачи информации по линиям электроснабжения переменного тока.

Реализованные проекты

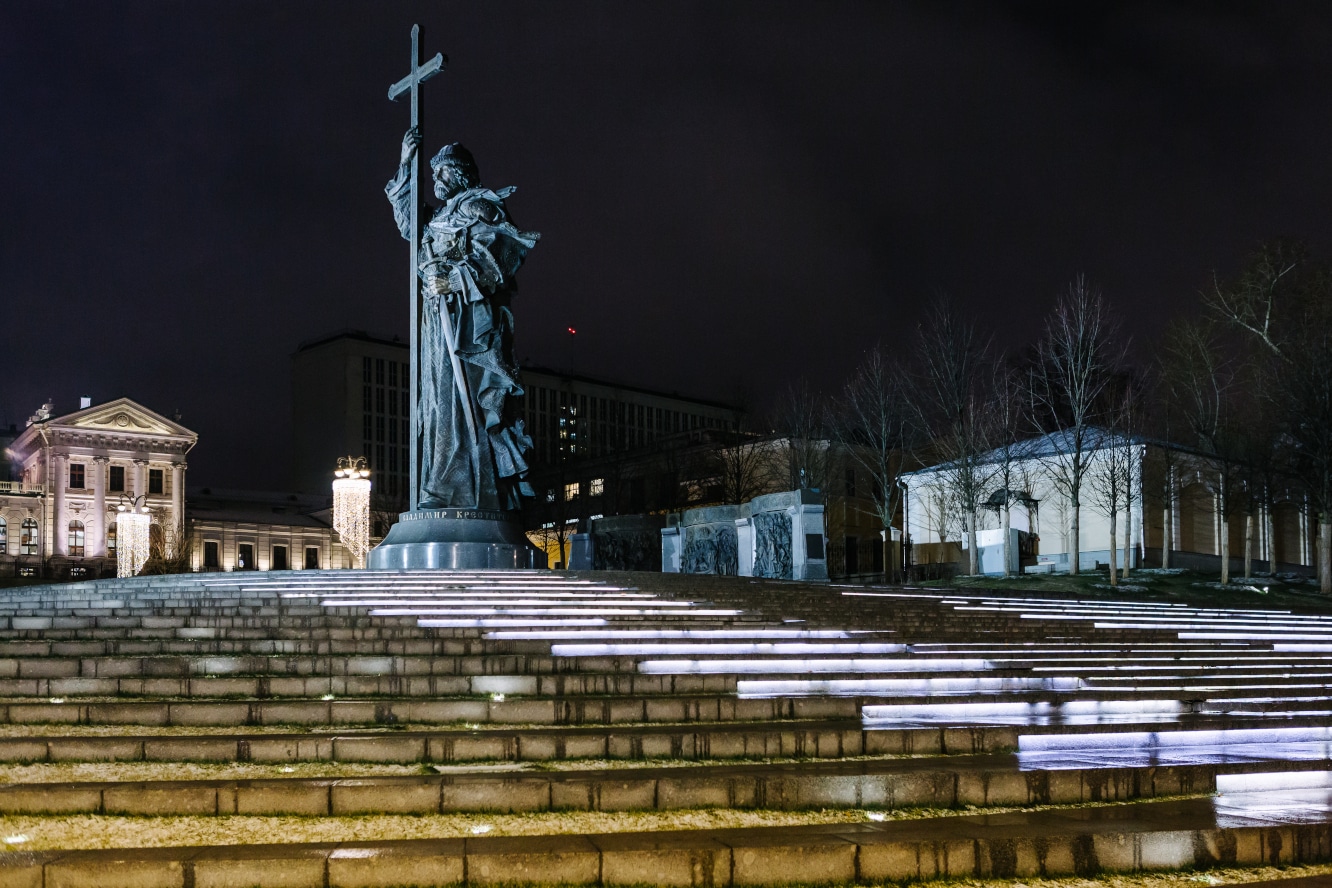

Памятник князю Владимиру

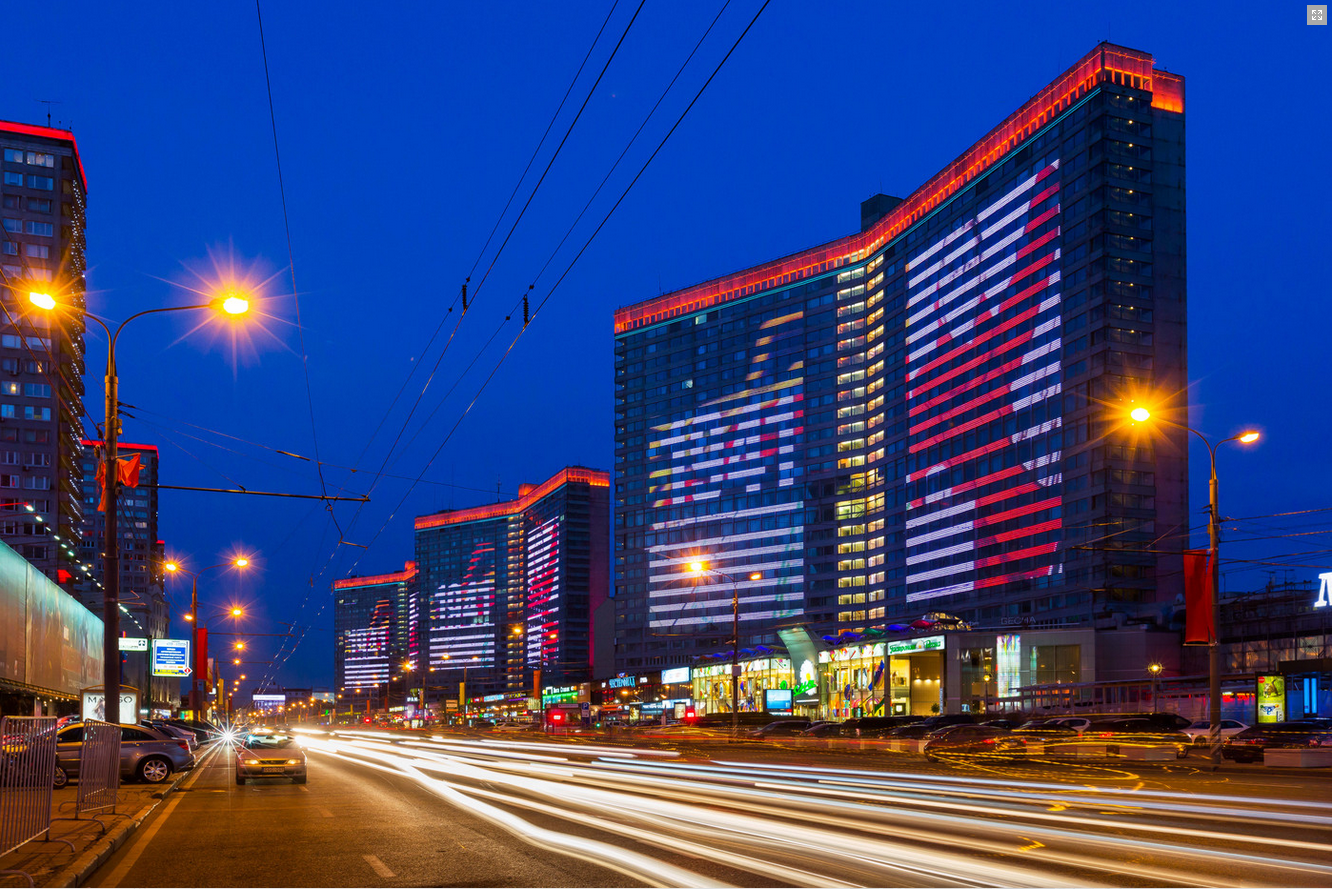

г. Москва ул. Новый Арбат

г. Москва, дом Пашкова

г. Москва ул. Новый Арбат

г. Москва Астаховский мост

г. Москва Триумфальная арка

Отзывы и предложения

Шахпарунянц А.Г.

"Рекомендуем ООО "Светосервис ТМ" как надежного партнера и ответственного исполнителя"

письмо

Карпова А.И.

"Технические решения внедренные ООО "Светосервис ТМ" являются наиболее приемлемыми по соотношению "цена-качество"

письмо

Степанов М.А.

"Высокий уровень квалификации специалистов, все работы проводятся качественно и в установленный срок"

письмо

Смирнов В.И.

"Рекомендуем использовать контроллер Бриз-РВ в системах наружного освещения"

письмо

Потякин Ю.А.

"Достигнута экономия электроэнергии до 35%, снижения эксплуатационных расходов"

письмо

Лупандин Д.Г.

"Целесообразно использовать АСУО БРИЗ в управление системы освещения города Пскова"

письмо

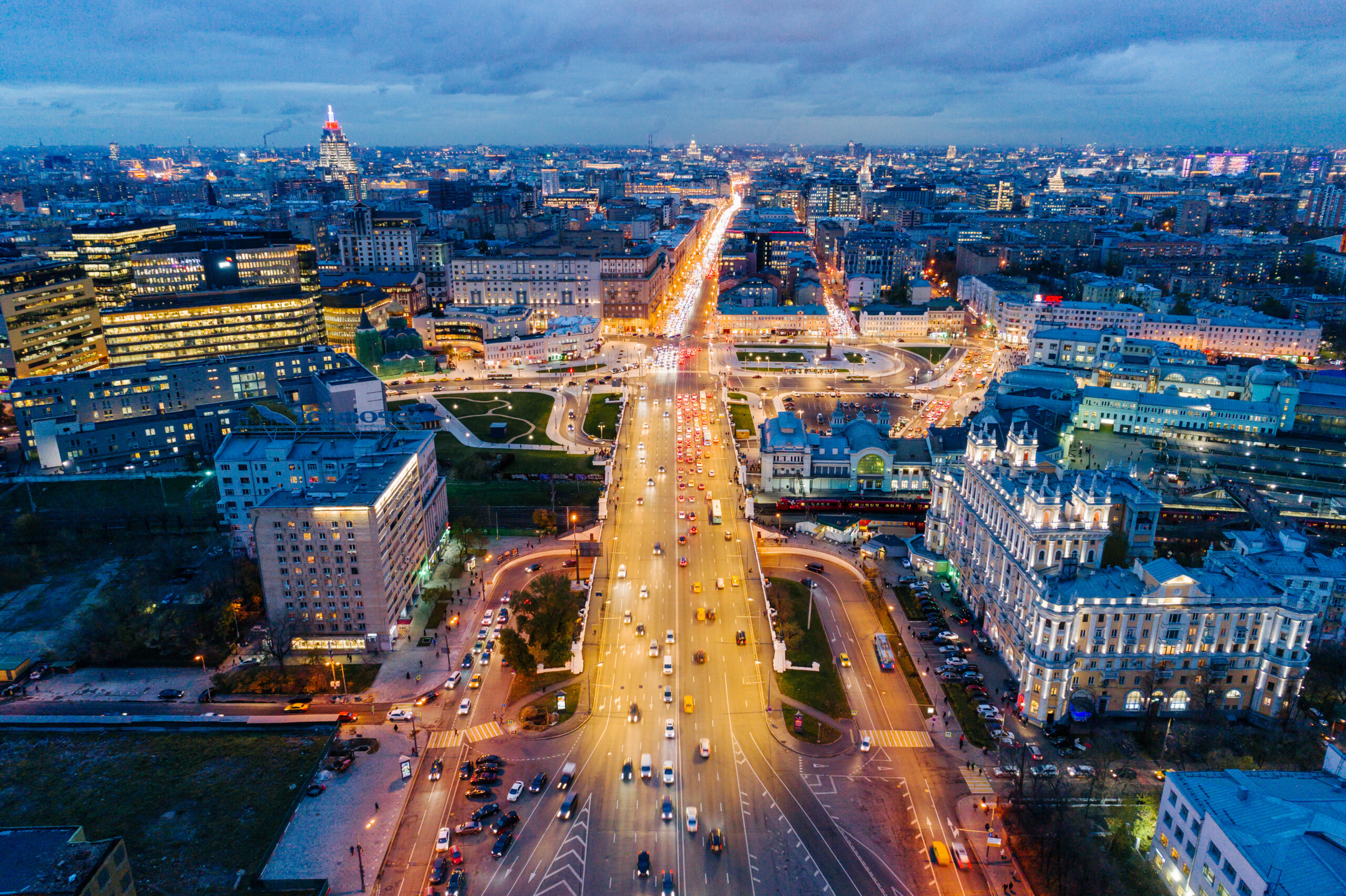

006_0017-2048x1364

Общество с ограниченной ответственностью «Светосервис ТелеМеханика» входит в состав Международной светотехнической корпорации «БООС ЛАЙТИНГ ГРУПП». С 2005 года в группе компаний «Светосервис» мы занимаемся автоматизированными системами управления освещением.

Наши проектные, исследовательские и инженерные ресурсы позволяют сделать профессиональные предложения по проектированию, монтажу, пусконаладке и эксплуатации телемеханического и энергосберегающего оборудования, разработке АСУ освещением, их элементов и специализированного программного обеспечения (в том числе светодинамических сценариев).

Мы предлагаем серийные, мелкосерийные и уникальные изделия для систем управления наружным и архитектурным освещением и систем коммерческого учета электроэнергии. Оборудование сертифицировано, производится на территории РФ на собственных производственных мощностях.

Архитектурная подсветка зданий и памятников архитектуры

Архитектурное освещение - это искусственное освещение фасадов зданий, сооружений, произведений монументального искусства, элементов городского ландшафта, отвечающей требованиям зрительного восприятия и общей архитектурной концепции города.



Архитектурное освещение- формирует облик города в темное время суток, непосредственным образом влияет на настроение и психическое состояние жителей.



Одновременно важно, что бы архитектурная подсветка не мешала отдыху граждан, поэтому в Москве работает до 23:00 в жилых домах и до 00:00 на административных зданиях.



Также необходимо, что бы светильники АП минимально засвечивали в окна жилых домов поэтому необходима юстировка световых приборов.

Наружное освещение улиц и автодорог

Наружное освещение - один из главных элементов благоустройства современного города, позволяющим гражданам комфортно и безопасно жить и передвигаться в темное время суток.



Благодаря качественному наружному освещению:

* Снижается количество ДТП на 20-30%

* Снижается количество преступлений



Требования к наружному освещению:

* Для водителей автотранспорта - хорошая видимость проезжей части, пространственная зрительная ориентация

* Для пешеходов - хорошая видимость маркировки, разметки препятствий и хорошее восприятие человеческого лица

Что такое системы управления освещением?

Системы управления освещением решают одновременно следующие задачи: экономия электроэнергии, улучшение комфортности освещения, повышение уровня безопасности, увеличение срока службы электроустановок и осветительных приборов (благодаря меньшему времени их использования и исключению токовых перегрузок). Эти системы также могут на себя взять функции мониторинга, диагностики и исправления неисправностей за счет подключения резервных осветительных приборов.
Автоматизированные системы управления осуществляют контроль количественных и качественных характеристик искусственного освещения; контроль органов естественного освещения, контроль состояния органов ручного управления, контроль напряжения и энергопотребления и присутствия людей в помещении, включение и отключение светильников полностью или группами , плавное регулирование их светового потока.
Экономия электроэнергии в Москве играет огромную роль. Для справки - общая протяженность дорог в г. Москва 5000 км, средняя нормативная мощность которая тратится на освещение дорог составляет примерно 140000кв/ч. Получается, что каждый лишний час работы электроустановок стоит для города порядка 700000 рублей, а есть еще архитектурная подсветка, ландшафтные зоны, парки и прочее.
Обычно система управления представляет из себя металлический шкаф с контроллером управления, защитными автоматами, магнитными пускателями и устройствами защитного отключения. Контроллер периодически связывается сервером системы управления и передает ему информацию о состоянии электроустановки отбитых автоматах, ошибках и прочую информацию.При пропадании электропитания контроллер работает еще несколько минут и успевает послать сообщение на сервер о этом событии.Такие шкафы называют ШУНО (Шкаф управления наружным освещением).

Часто задаваемые вопросы

Вопрос: Из каких составных частей состоит шкаф управления  наружным освещением?

 Ответ:

Типовой шкаф управления наружным освещением состоит из следующих частей

  1. Контроллер управления - это специализированной устройство, предназначенное для осуществления автономной работы электроустановки, удаленного контроля и управления. Одной из основных частей контроллера является блок реле, который  управляет подачей напряжения по определенным фазам.
  2. Блок магнитных пускателей, который при подаче на него управляющего сигнала замыкай цепь отходящих линий.
  3. Блок защитных автоматов и УЗО - его функция это защита цепи от короткого замыкания и утечек тока.
  4. Устройство обеспечения бесперебойной работы питания и переключатель фаз. Смысл этого блока в следующем: при пропадании питания на объекте устройство должно передать аварийный сигнал на диспетчерский пункт.
  5. Узел комутации (клемы для подключения отходящих линий)
  6. Датчик пожара, датчик контроля доступа.
  7. Если источником света в электроустановке являются светодиоды, то в шуно устанавливают стабилизатор пусковых токов.

Вопрос: Какие бывают виды (способы) включения/отключения  электроустановок?

 Ответ:  Ручной режим с помощью кулачковых переключателей, автоматический режим по графику в контроллере, дистанционно из диспетчерского пункта.

Вопрос: Что такое фото реле и почему его не достаточно для управления освещением  автодорог и  зданий?

 Ответ: Фотореле само по себе недостаточно надежный способ управления освещением. Лучше всего использовать контроллер, который независимо от внешних факторов (освещение фарами, грязь, износ) будет управлять освещением без перебоев

Вопрос: На какой срок службы рассчитан шкаф управления наружным освещением и от каких факторов он зависит?

 Ответ: Срок службы от 10 лет и зависит от условий эксплуатации и качества сборки ШУНО.

Вопрос: Для чего нужны системы управления освещением?

 Ответ: Системы управления освещением решают следующие задачи:

  • Автоматизация работы электроустановок
  • Снижение затрат на эксплуатацию
  • Экономия электроэнергии
  • Экономия человеческих ресурсов
  • Мониторинг работы и диагностика
  • Корректировка графиков работы
  • Возможность оперативного отключения для предотвращения вредных последствий

Вопрос: Какие существуют виды архитектурной подсветки зданий?

 Ответ:  Виды подсветки фасадов зданий:

  1. Заливающее освещение (Мощные светодиодные прожекторы устанавливают напротив фасада на уровне земли. При таком освещении виден весь фасад здания)
  2. Контурное освещение (Световые приборы малой мощности устанавливаются по краям здания, по аркам  и пр. Используютется светодиодная лента и газоразрядные трубки)
  3. Локальное освещение (используются прожектора средней мощности и малым углом рассеивания. Задача такой подсветки  подчеркнуть отдельные элементы здания.Такая подсветка создает эффект воздушности строения, его невесомости)
  4. Динамическое освещение ( используются светодиодные управляемые светильники. При такой подсветке освещение здания, цвет, яркость меняются в зависимости от задумки светового дизайнера)
  5.  Световой фасад (медиа фасад) Один из видов динамического освещения, при котором светильники устанавливаются один за другим  образуя матрицу, наподобие  монитора, с возможностью воспроизведения фото и видео изображения (Пример Новый арбат 11, 15,19)

Вопрос: Что такое ШУНО и для каких целей его используют?

 Ответ:  Шкафы управления наружным освещением, сокращенно ШУНО используются для:

  • автоматического включения и выключения цепей уличного освещения по заранее заданному графику;
  • ручного или дистанционного (из диспетчерского пункта) управления осветительными сетями и установками производственных зданий, сооружений, территорий любых объектов с любыми источниками света;
  • автоматического сбора, обработки и хранения информации по учету электроэнергии и мощности;
  • обеспечения интерфейсов доступа со стороны системы к счетчикам различных типов;
  • Передача измеренных параметров на диспетчерский пункт.
  • управления и контроля состояния оборудования пунктов питания наружного освещения;
  • управления и контроля статической архитектурно-художественной подсветкой;
  • автоматизированного снятия показаний электросчётчиков;
  • обеспечения вечернего и ночного режимов работы освещения;
  • контроля положения переключателей местного управления;
  • контроля задымленности пункта питания;
  • контроля несанкционированного доступа в пункт питания.

Вопрос: Что такое светотехника?

 Ответ:  Светотехника – это область науки и техники, занимающаяся вопросами генерирования, пространственного перераспределения, измерения параметров, преобразования и использования оптического излучения. Она включает также конструкторскую и технологическую разработку источников излучения, систем управления ими, осветительных, облучательных и светосигнальных приборов и установок, нормирование, проектирование, монтаж и  эксплуатацию светотехнических установок.

Вопрос: Что такое свет?

 Ответ:  свет – это воспринимае- мое глазом электромагнитное излучение с длинами волн от 380 до 760*  нанометра

от 380 до 450 нм – как фиолетовый цвет;

от 450 до 480 – как синий;

от 480 до 510 – как го- лубой;

от 510 до 550 – как зеленый;

от 550 до 575 – как желто-зеленый;

от 575 до 590 – как желтый;

от 590 до 610 – как оранжевый;

более 610 – как красный цвет

Вопрос: В каком документе описаны нормы и требования к освещению в России?

 Ответ: В России основным нормативным документом, определяющим требования к освещению, являются Санитарные правила и нормы СанПиН 2.21/2.1.1/1278-03.



Вопрос: Что такое протокол DMX и какое оборудование его  поддерживает?

 Ответ:  Правильное название протокола DMX512Digital Multiplex) — стандарт,  передачи данных между контроллерами и световым оборудованием.

Протокол передачи данных DMX512 был разработан  в 1986 году.

Позволяет управлять диммерами, прожекторами, стробоскопами, дымовыми машинами и тд.  разных производителей.

Создан на основе  протокола RS-485. Для передачи данных используется кабель с всего двумя проводами в общем экране с  разъёмом XLR.

Стандарт DMX512 позволяет управлять по одной линии связи одновременно 512 каналами.

Для управления световыми приборами используются контроллеры DMX или проигрыватели DMX. Компания Светосервис Телемеханика использует  свою собственную разработку- контроллер БРИЗ -DMX.

Вопрос: Есть ли у вас наработки в системах регистрации аварий. Если есть, то какое программное обеспечение вы могли бы  посоветовать?

 Ответ:
